Автомобиль Nissan Primera (Ниссан Примера)



Все автомобили  »  Nissan Primera (Ниссан Примера) .

11.2. Задняя подвеска


11.2.1 Задняя подвеска
11.2.1 Задняя подвескаЗадняя подвеска Вид собранной задней подвески с одной стороны (с дисковыми тормозами) 1 — гайка, 45 - 55 Н•м 2 — прокладка 3 — гайка, 90 - 110 Н•м 4 — гайка, 100 - 120 Н•м 5 — гайка, 110 - 130 Н•м 6 — регулировочный болт 7 — параллельный рычаг 8 — гайка, 110 - 130 Н•м Элементы разобран...
11.2.2 Задние поперечные рычаги
Задние поперечные рычаги Снятие Крепление параллельных рычагов показано на иллюстрации. На иллюстрации не показан стабилизатор, который описывается в отдельном разделе. Все крепления рычагов должны затягиваться, когда автомобиль стоит колесами на земле. Это значит, что задние колеса следует завести на эстакаду или автомобиль должен стоять на платформе подъемника.  ПОРЯД...
11.2.3 Задние продольные рычаги
Задние продольные рычаги Продольные рычаги вставлены между корпусом подшипника ступицы и кузовом. При снятии продольного рычага действуйте таким же образом, как было описано для поперечных рычагов. Момент затяжки болтов и гаек на каждом конце одинаковый (90 - 110 Н•м).   ...
11.2.4 Стабилизатор поперечной устойчивости

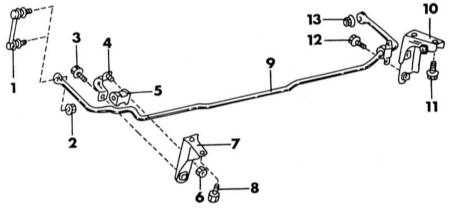

11.2.4 Стабилизатор поперечной устойчивостиСтабилизатор поперечной устойчивости Крепление стабилизатора поперечной устойчивости на задней подвеске 1 — соединительная штанга 2 — гайка, 42 - 48 Н•м 3 — болт, 32 - 43 Н•м 4 — монтажный хомут 5 — резиновая втулка 6 — гайка, 32 - 43 Н•м 7 — монтажная скоба 8 — болт, 32 - 43...
11.2.5 Снятие оси задней ступицы
Снятие оси задней ступицы Ось ступицы следует заменить, если обоймы подшипников на ней проворачиваются, резьба гайки повреждена или ось погнута. Задняя ступица должна быть снята.  ПОРЯДОК ВЫПОЛНЕНИЯ С обратной стороны щита тормоза ослабьте накидную гайку колесного тормозного цилиндра (на барабанных тормозах) или снимите суппорт тормоза. Соберите вытекающую тормо...
11.2.6 Задние ступицы и подшипники ступиц
11.2.6 Задние ступицы и подшипники ступицЗадние ступицы и подшипники ступиц Снятие тормозного барабана/диска и ступицы Снятие тормозного барабана вместе со ступицей. Внешний подшипник ступицы (1) следует придерживать пальцем. Чтобы проверить подшипники задних ступиц на износ или повреждения, установите автомобиль на опоры и, захватив колесо с двух сторон, вдвинуть и оттянуть его, как показано на иллюстраци...
11.2.7 Углы установки задних колес
11.2.7 Углы установки задних колесУглы установки задних колес Развал задних колес установлен на заводе и регулироваться не может. Схождение задних колес следует измерить, если снимаются поперечные или продольный рычаги. Схождение регулируется с помощью регулировочного устройства на внутреннем креплении поперечных рычагов. Измерьте схождение, как было описано в главе Подвеска и рулевое управление. Если значение лежит вне пред...
11.2.8 Задние амортизационные стойки и амортизаторы

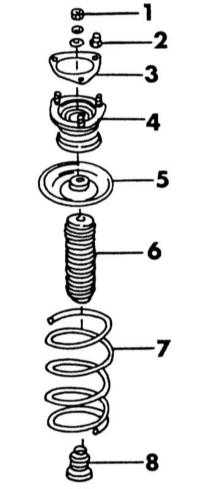

11.2.8 Задние амортизационные стойки и амортизаторыЗадние амортизационные стойки и амортизаторы Снятие Так как снятие одной детали влияет на снятие другой детали, работы описываются вместе. На иллюстрациях Вид собранной задней подвески с одной стороны (с дисковыми тормозами) и Элементы разобранной задней подвески показаны детали в собранном состоянии в виде монтажной схемы. Руководствуясь этими иллюстрациями:  ПОРЯДОК ...
